Kako odabrati pumpu za bazen – protok, snaga i dimenzioniranje

Kako radi cirkulacijska pumpa za bazen?

Pumpa za bazen pokreće cirkulaciju vode kroz sustav filtracije i vraća pročišćenu vodu natrag u bazen. Zajedno s filterom predstavlja osnovu hidrauličkog sustava bazena, pa pravilan odabir pumpe izravno utječe na kvalitetu filtracije, potrošnju električne energije i pouzdanost cijelog sustava.

Pri odabiru nije dovoljno gledati samo snagu motora ili maksimalni protok pumpe. Potrebno je uzeti u obzir volumen bazena, željeno vrijeme cirkulacije vode, kapacitet filtera, promjer i duljinu cjevovoda, visinsku razliku te hidrauličke otpore instalacije.

U ovom vodiču objašnjavamo kako odrediti potreban protok i odabrati odgovarajuću pumpu te koje su razlike između klasičnih i inverterskih bazenskih pumpi.

Ako tražite konkretnu pumpu, zamjenu postojeće opreme ili ponudu za ugradnju, pogledajte našu stranicu Bazenske pumpe i filtracija.

Temeljni principi cirkulacijskih pumpi

Kapacitet protoka (m³/h)

Jedan od osnovnih podataka pri odabiru pumpe je potreban protok vode izražen u m³/h. Potreban protok možemo okvirno izračunati tako da volumen vode u bazenu podijelimo sa željenim vremenom jednog ciklusa filtracije.

Primjerice, bazen volumena 48 m³ kojem želimo osigurati jedan prolaz vode kroz sustav filtracije u približno 4 sata zahtijeva teorijski protok od:

48 m³ ÷ 4 h = 12 m³/h

Međutim, to još nije konačan podatak za izbor pumpe. Stvarni protok ovisi i o hidrauličkom otporu instalacije, odnosno duljini i promjeru cijevi, broju koljena i ventila, visinskoj razlici, filteru te ostaloj opremi kroz koju voda prolazi.

Zbog toga se pumpa za bazen ne bi trebala birati samo prema volumenu bazena ili maksimalnom protoku navedenom u katalogu proizvođača. Pumpa i filter moraju biti međusobno pravilno dimenzionirani kao dio istog hidrauličkog sustava.

Visina dobave pumpe (H)

Oznaka H predstavlja visinu dobave pumpe i koristi se za određivanje protoka koji pumpa može ostvariti pri određenom otporu sustava. Vrijednost protoka pumpe zato uvijek treba promatrati zajedno s pripadajućom vrijednošću H.

Primjerice, podatak 15 m³/h pri H = 10 m znači da pumpa ostvaruje protok od približno 15 m³/h kada ukupni dinamički otpor sustava odgovara visini vodenog stupca od 10 metara.

U stvarnom bazenskom sustavu taj otpor stvaraju cjevovodi, koljena, ventili, filter, izmjenjivači topline i ostala ugrađena oprema. Zbog toga ista pumpa neće ostvarivati jednak protok u svakoj instalaciji.

Za precizniji odabir pumpe potrebno je koristiti radnu krivulju pumpe (Q/H krivulju) i odrediti radnu točku sustava, a ne uspoređivati pumpe samo prema njihovom maksimalnom protoku.

Inverterska tehnologija – tišina i ušteda

InverPro pumpe koriste InverSilence® tehnologiju koja kombinira potpuno invertersko upravljanje, posebno oblikovan hidraulički sustav i DC motor bez četkica.

• Radni kapacitet 30–120 % – pumpa prilagođava broj okretaja potrebnom protoku i režimu rada, od svakodnevne filtracije do povratnog ispiranja filtera.
• Ušteda energije do 90 % u odnosu na klasične on/off bazenske pumpe, ovisno o režimu rada i potrebnom protoku.
• Do 30 puta tiši rad u usporedbi s klasičnim pumpama; InverPro pri određenim režimima rada postiže razinu buke oko 33–36 dB(A) na udaljenosti od 1 m.
• DC motor bez četkica omogućuje učinkovitiji i tiši rad te preciznu regulaciju broja okretaja.

Najveća prednost inverterske pumpe nije samo manja potrošnja električne energije, nego mogućnost prilagođavanja protoka stvarnim potrebama bazena. Pumpa zato ne mora cijelo vrijeme raditi punom snagom kao klasična on/off pumpa.

Primjeri odabira inverterske pumpe prema potrebnom protoku

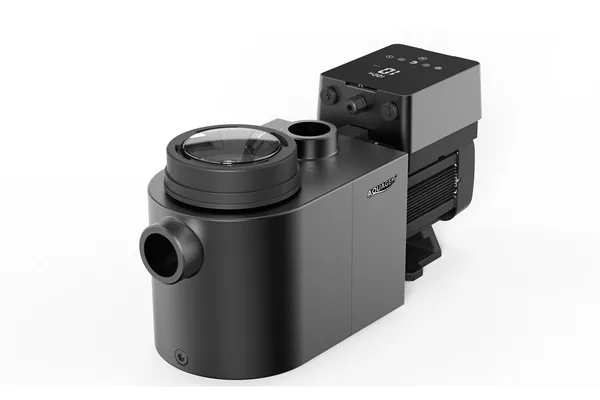

Primjer 1: Inver Pro 5–15 m³/h – manji raspon protoka

Inver Pro 5–15 omogućuje regulaciju protoka u rasponu od 5 do 15 m³/h pri H = 10 m. Zbog mogućnosti prilagodbe broja okretaja može se koristiti u različitim režimima filtracije, ali konačan odabir mora odgovarati izračunatom potrebnom protoku i hidrauličkom otporu konkretnog bazenskog sustava.

Pumpa koristi DC inverterski motor snage 0,75 kW, ima samousisnu izvedbu, upravljanje putem zaslona, programiranje vremena rada i Wi-Fi kontrolu.

Ovaj model zato možemo koristiti kao primjer pumpe za sustav kod kojeg se potrebna radna točka nalazi unutar njegovog raspona protoka. Prije odabira potrebno je provjeriti i kapacitet filtera te Q/H krivulju pumpe.

Primjer 2: Inver Pro 10–34 m³/h – veći raspon protoka

Inver Pro 10–34 omogućuje regulaciju protoka u rasponu od 10 do 34 m³/h pri H = 10 m. Veći raspon protoka omogućuje primjenu u sustavima koji zahtijevaju veći kapacitet cirkulacije ili različite režime rada.

Pumpa koristi DC inverterski motor snage 1,75 kW te omogućuje regulaciju broja okretaja, programiranje vremena rada i Wi-Fi upravljanje. Samousisna izvedba dodatno olakšava primjenu u različitim konfiguracijama bazenskih strojarnica.

Kao i kod manjeg modela, podatak o maksimalnom protoku nije dovoljan za odluku o izboru pumpe. Potrebno je provjeriti Q/H krivulju, radnu točku sustava, kapacitet filtera i hidrauličke otpore instalacije.

Zbog šireg raspona protoka ovaj model možemo koristiti kao primjer za sustave s većim potrebnim protokom, ali to ne znači automatski da je namijenjen bazenima određene površine ili volumena. Konačan odabir ovisi o hidrauličkom proračunu cijelog sustava.

Kako dimenzionirati pumpu za bazen?

Prvi korak pri dimenzioniranju pumpe je određivanje volumena vode u bazenu i potrebnog vremena cirkulacije. Za pravokutni bazen volumen se okvirno izračunava množenjem duljine, širine i prosječne dubine bazena.

Primjerice, bazen dimenzija 8 × 4 m s prosječnom dubinom od 1,5 m ima približno:

8 × 4 × 1,5 = 48 m³ vode

Ako želimo da taj volumen vode teoretski prođe kroz sustav filtracije u približno 4 sata:

48 m³ ÷ 4 h = 12 m³/h

Potreban teorijski protok u ovom primjeru iznosi približno 12 m³/h.

Međutim, pumpu ne treba odabrati samo prema ovom izračunu. Stvarni protok ovisit će o otporima koje stvaraju cjevovodi, filter, ventili, koljena, visinska razlika i ostala bazenska oprema.

Posebno je važno uskladiti pumpu s kapacitetom filtera. Veća pumpa nije automatski bolja: ako protok premašuje projektirani kapacitet filtera, može se pogoršati kvaliteta filtracije i nepotrebno povećati hidrauličko opterećenje sustava.

Konačan izbor zato treba napraviti prema potrebnom protoku, Q/H krivulji pumpe, radnoj točki sustava i kapacitetu filtera, a ne samo prema snazi motora ili veličini bazena.

Na što još treba paziti pri odabiru pumpe za bazen?

Osim potrebnog protoka i radne točke pumpe, pri odabiru vrijedi obratiti pažnju na konstrukciju pumpe, način upravljanja, kvalitetu predfiltera te mogućnosti održavanja i servisa.

Predfilter pumpe – košarica predfiltera zadržava veće nečistoće prije ulaska vode u pumpu i filter. Veći i lako dostupan predfilter pojednostavljuje redovito čišćenje i održavanje.

Materijali i otpornost na bazensku vodu – dijelovi pumpe koji dolaze u kontakt s vodom moraju biti izrađeni od materijala prikladnih za dugotrajan rad u bazenskim uvjetima. Kod bazena s elektrolizom posebno je važno provjeriti dopuštenu koncentraciju soli prema specifikaciji proizvođača.

Način upravljanja – klasične pumpe uglavnom rade s jednom brzinom, dok inverterske pumpe omogućuju prilagodbu broja okretaja i protoka različitim režimima rada bazena. Programiranje vremena rada i daljinsko upravljanje dodatno olakšavaju automatizaciju filtracije.

Održavanje i servis – košaricu predfiltera potrebno je redovito kontrolirati i čistiti, a povremeno treba provjeriti stanje brtvi, spojeva i eventualno pojavljivanje neuobičajene buke ili vibracija. Pravilno dimenzionirana pumpa koja radi u odgovarajućem režimu u pravilu je manje opterećena od pumpe koja stalno radi na granici svojih mogućnosti.

Dostupnost rezervnih dijelova – pri izboru pumpe vrijedi uzeti u obzir dostupnost servisa i rezervnih dijelova. Bazenska pumpa je jedan od ključnih uređaja sustava filtracije, pa mogućnost brzog popravka ili zamjene pojedinih komponenti može biti važnija od male razlike u početnoj cijeni.

Ugradnja pumpe za bazen – praktični savjeti

Pravilna ugradnja pumpe jednako je važna kao i njezino pravilno dimenzioniranje. Neodgovarajući promjeri cijevi, velik broj hidrauličkih otpora ili loše izveden usisni vod mogu znatno smanjiti stvarni protok pumpe.

Položaj pumpe – pumpu je preporučljivo postaviti što bliže bazenu i osigurati što jednostavniji usisni vod. Posebnu pažnju treba posvetiti nepropusnosti usisne strane instalacije jer i mali ulazak zraka može utjecati na rad pumpe.

Promjer cjevovoda – cijevi moraju biti dimenzionirane prema predviđenom protoku. Premali promjer povećava brzinu vode i hidrauličke gubitke, zbog čega stvarni protok može biti znatno manji od očekivanog.

Ventili i spojevi – preporučljivo je predvidjeti ventile koji omogućuju izoliranje pumpe tijekom servisa ili zamjene. Rastavljivi spojevi neposredno uz pumpu znatno pojednostavljuju demontažu bez rezanja cjevovoda.

Zaštita od rada bez vode – pumpa ne bi trebala raditi bez vode. Prije prvog pokretanja potrebno je napuniti predfilter i osigurati pravilno odzračivanje sustava prema uputama proizvođača.

Električno priključenje – napajanje, zaštitne uređaje, uzemljenje i izjednačenje potencijala potrebno je izvesti u skladu sa zahtjevima proizvođača i važećim pravilima za električne instalacije u prostoru bazena.

Nakon puštanja sustava u rad potrebno je provjeriti stvarno ponašanje pumpe i filtracije, eventualno prisustvo zraka u instalaciji, tlak na filteru te, kod inverterskih pumpi, podesiti režime rada prema potrebama konkretnog bazena.

Usporedba klasičnih i inverterskih pumpi

Inverterska pumpa nije automatski najbolji izbor za svaki bazen. Kod jednostavnijih sustava pravilno dimenzionirana klasična pumpa može biti potpuno odgovarajuće rješenje. Prednost inverterske tehnologije posebno dolazi do izražaja kada želimo prilagođavati protok različitim režimima rada, smanjiti buku i optimizirati potrošnju električne energije.

Kako odabrati pravu pumpu za svoj bazen?

Odgovarajuću pumpu za bazen nije moguće pouzdano odabrati samo prema površini bazena ili snazi motora. Potrebno je poznavati volumen vode, željeni protok, hidraulički otpor instalacije, kapacitet filtera i radnu krivulju pumpe.

Za jednostavnije sustave pravilno dimenzionirana klasična pumpa može biti sasvim odgovarajuće rješenje. Inverterske pumpe nude dodatnu mogućnost prilagodbe protoka različitim režimima rada, tiši rad i potencijalno znatno manju potrošnju električne energije.

Ako sami dimenzionirate sustav, krenite od volumena bazena i potrebnog protoka, a zatim provjerite Q/H krivulju odabrane pumpe i njezinu usklađenost s filterom i ostatkom instalacije.
